저는 취미로 프라모델을 하는 평범한 남자입니다.
하지만,
제가 이 디오라마를 제작하기로 생각한건 2년전 어느 날 이였습니다.
걸즈앤판쳐 에니메이션을 보고 나서였습니다...
바로 이 장면!!
강을 도하하는 장면을 보고 프라모델로 재현해보고 싶다! 라고 생각해서 탱크를 구입해서 제작을 하게 되었습니다.
제작은 설정집을 토대로 비슷하게 만들었으며, 양산품 에칭을 사용하지 않아서 다소 퀄리티가 떨어지는 점 이해 부탁드립니다.
사진은 제작기와 도색, 그리고 완성한 사진까지 추가를 했습니다. 하지만 완성된 디오라마가 거대해서 배경지없이 촬영된 점 양해 부탁드립니다^^
제작에 사용한 프라모델
*89식중전차(파인모델) +모델카스텐제 연결식궤도
*M3 Lee(플리츠 걸판극장판) +AFV CLUB제 M3용 궤도(AFV클럽 궤도와 플리츠 스프로킷이 호환안되서 스프로킷은 구판M3Lee 아카데미제 사용) +RB모델제 75mm 메탈주포
*3호 돌격포(플리츠 걸판극장판) + 프리울 메탈궤도
*B1bis(타미야)
*4호 H형(플리츠 걸판.ver) + 프리울 메탈궤도
*Sd.Kfz.181 Panzerkampfwagen VI (P)(드레곤) +모델카스텐제 페르난디용 연결식궤도
( +아카데미제 타이거 부품 +드레곤제 타이거 부품 +4호전차용 부품)
제작기라고 하기엔 많이 부실한 사진들과 내용이라 많이 부끄럽습니다.
만드는 중에 촬영한 2년간의 사진들이라 까먹은 부분도 많고... 그런 부분이 많아서 너그럽게 이해 부탁드립니다.
그냥 이런 과정을 거쳤구나...라고 봐주시면 감사드리겠습니다.^^:
플리츠사에서 나온 걸판ver 3호돌격포입니다. 박스아트와 데칼은 걸판인데, 문제는...설정집과 좀 다르게 생긴 부분이 있습니다.
개조를 해줘야 합니다.
설정집과 비교했을 때 다른 부분
잘라내고 설정집처럼 만들어봅니다.
작업하다보니 설정집과 비슷하게 된 것 같습니다.^^
나중에 물표현재를 넣으면 열이 많이 발생해서 궤도가 끊어질 수 있습니다. 나중에 열 때문에 끊어지지 말라고 궤도는 메탈궤도를 사용해주었습니다.
사진을 보면 서스펜션이 움직이는 것 같지만, 그냥 고정되어 있는 것 입니다.ㅎㅎ
3호 돌격포는 가조립이 끝났습니다.
4호전차를 만들어 봅니다.
이 전차도 설정집과 좀 다른 부분이 있어서 수정을 해주었습니다.
플레그 깃발은 강선에 마스킹테이프를 잘라 붙여주었습니다.
설정집과 좀 다른 것 같아서 홈을 퍼티로 막아줬습니다.
쉐르첸이 좀 비슷해 보여서 섞이지 말라고 매직으로 칠했습니다.
표면정리, 서페이서칠을 해주고 표면이 잘 정리되었는지 확인했습니다.
89식 중전차는 찍어둔 사진이 없어 달랑 2장 찍었습니다..
파인몰드 제품입니다.^^
B1bis를 만듭니다.
설정집에 보면 포신이 두꺼운 것 같아서 퍼티로 좀 두껍게 만들어 주었습니다.
설정집에는 막혀있어서 런너를 불에 달군 뒤 관통시킨 후 매꿔주었습니다.
그..동충하초 같습니다.
접착제를 바른 후 마르면 잘라내서 사포로 표면정리를 했습니다.
안테나는 강선을 꼽아줬습니다.
설정집이랑 비슷하게 해야겠다고 다짐했지만, 그렇게 만들지 못한 부분도 많이 있어서 아쉽습니다.
사진에 노란색은 매꿔줄 부분...
설정집에는 리벳이 없어서 제거했습니다.
폴리퍼티의 맛이 느껴집니다.
사포작업 후 표면이 잘 가공되었는지 서페이서를 뿌러봤습니다.
추가로 없던 리벨을 잘라서 붙여주었습니다.
다음은 M3 Lee
메탈궤도를 구매할까..망설이다가 집에 별매궤도가 있어서 이걸 사용하기로 마음먹었습니다.
표면정리 후 서페이서를 뿌려봤습니다.
폴리퍼티로 구멍을 막고 사포작업을 추가로 합니다.
고무궤도와 비교입니다.
연질 고무궤도는 오래되면 과자처럼 바스라질 수 있습니다. 더군다나 저는 물 표현재를 사용할 생각이기 때문에 고무궤도는 피해야했습니다.
프라스틱 제질의 연결식 궤도는 조립할 때 많이 힘들었습니다.
조금만 움직여도 분해되고 망가지더라구요...
다음은 tiger(p)를 작업헀습니다.
드레곤제 Sd.Kfz.181 제품이라 설정집과 많이 다릅니다. 프로토타입이 설정집과 그나마 가장 근접한 것 같은데...
개조를 많이 했습니다.
설정집과 비교해보면 포탑의 각도가 매우 많이 다릅니다.;;;
작업하다 보니 이거 티라미슈처럼 보입니다.ㅎㅎ

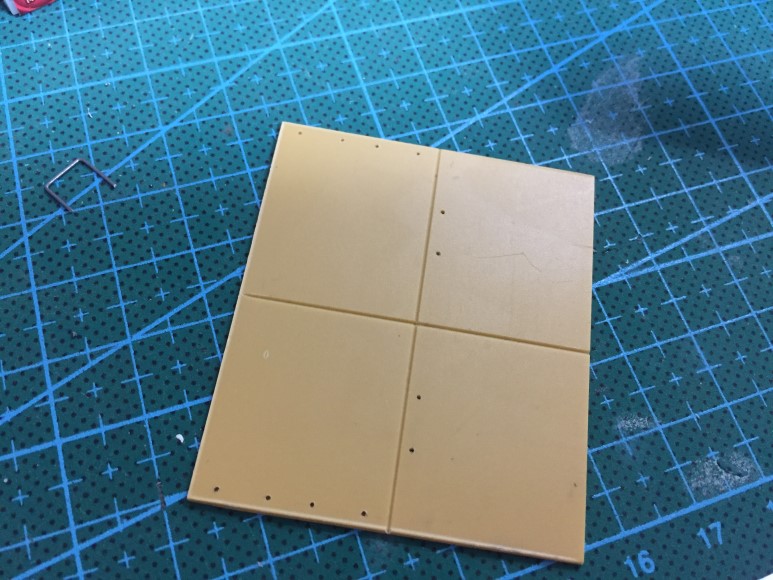

대부분 플라판을 잘라 제작했습니다.
앞부분의 헐. 키트는 기본적으로 이렇게 생겼습니다.
설정집과 다르기 떄문에 자작을 해주었습니다.
이상한 관?은 황동선을 잘라 붙여주었습니다.
참고한 설정집 입니다.
차라리 프로토타입 키트를 구매할 걸 그랬습니다.
지금(2019년기준)으로 키트가 어뮤징하비에서 발매되었지만, 제가 제작할 당시(2017년)만 해도 설정집과 비슷한 키트가 매물이 없었습니다.
플라판을 자를 대고 잘라서 붙여봅니다.
구멍을 막고 깍고... 설정집과 많이 달라서 고생했습니다.
엔진룸 부분
설정집과 비슷하게 만들어보려고 자작했습니다.
런너를 늘려서 손잡이를 만들려고 했지만, 내구성이 의심되서 간편하게 강선을 잘라서 재현해주었습니다.
설정집을 보고 비슷하게 위치를 잡아봤습니다.
ovm등의 위치가 조금씩 달라서 설정집과 최대한 비슷하게 만들려고 가공했습니다.
잘라낸 후...
설정집을 보고 비슷하게 수정해서 전차에 붙였습니다.
자작한 포탑과 기존 키트에 들어있던 포탑 윗부분 비교
얇은 금속판이 필요해서 예전에 쓰다남은 에칭에서 좀 오려서 쓰기로 했습니다.
길이가 다 비슷해야 이쁘기 때문에 잘 맞춰서 잘라줬습니다.
핀셋으로 꺽어서 전차에 붙일 준비를 합니다.
에칭은 예전에 4호전차를 만들다 남은 에칭을 붙였습니다.
가조립이 끝나고...도색 전에 촬영해봤습니다.
의도한건 아니고, 작업하다가 서페이서를 뿌렸는데, 알록달록하게 되어버렸내요.
어차피 이제 도색을 해야하기 때문에 기본 서페이서를 뿌렸던 알록달록했던 도장들은 사라집니다.
기본도장 후 사진입니다.
각 전차별로 5~6가지의 색을 사용해서 밝은 부분은 더 강조되게, 어두운 부분은 더 어둡게 에어브러쉬를 이용해서 도색을 해줬습니다.
기본도색만 한 상태이며, 더러움표현이나 먹선등을 추가해야 합니다.
그냥 단색으로 도색하면 입체감이 살지 않을 것 같아서 모듈레이션기법을 사용해서 칠해봤습니다.
기본도색 후에 먹선과 여러가지 추가 도색을 해주었습니다.
리벳등은 더 강조되게, 밝기의 강약을 주어서 심심해보이지 않도록 도색해봤습니다.
다른 색도 섞어서 부위별로 색도 좀 달라보이게 해봤습니다.
결과는 미미...해서 아쉽습니다.
먹선을 넣고 있는 사진입니다.
먹선을 넣은 후, 밝은 부분은 더 강조되도록 인위적으로 더 밝은 색을 칠해줬습니다.
라벳, 경첩같은 부분도 기본 전차색이랑 좀 다르면 입체감이 살아날 것 같아서 조금 더 밝은 색으로 칠해주었습니다.
피규어도 잠시 붙여서 중간체크를 해봤습니다.
실제로 저 케이블을 저 각도로 둥글게 둥글게 말아놓는다는게 말이 안되지만, 너그럽게 이해를 부탁드립니다.^^
B1bis도 먹선작업을 해주고, 각 부분이 밋밋해 보이지 않도록 다른 색을 추가해서 도색해주었습니다.
먹선작업중인 M3Lee
다른 전차들과 마찬가지로, 단색으로 도색하면 밋밋해 보여서 각 부분마다 명암을 주어 도색하려고 했으며, 리벳부분이나 튀어나온 부분, 들어간 부분
은 조금씩 색을 다르게 칠해봤습니다.
궤도 도색중인 사진...
데칼을 붙인 후 클리어를 뿌린 상태입니다.
tiger (P) 먹선작업중인 사진입니다.
포탑엽에 검게 좀먹은것 같은 부분은 탱크 표면이 매끄러우면 재미없을 것 같아서 공구로 조금 울퉁불퉁한 표현을 해줘봤습니다.
기본도색 + 먹선+ 웨더링등을 한 후의 사진입니다.
처음에 기본도색만 했던 사진보다 색깔이 더 예뻐진 것 같아서 만족스럽습니다.
하지만, 아직도 갈 길이 멉니다.
강을 도하하는 장면을 만들려고 하는데, 강은 약간 투명하게, 밑에는 자갈등을 표현하려고 생각했습니다.
아크릴판을 잘라서 본드로 붙인 후 자갈을 투하했습니다.
전차들의 위치가 잘 맞는지 물표현재를 부어넣기 전에 확인해봅니다.
물표현재는 주제와 경화제. 이렇게 두가지를 섞으면 열이 발생하면서 굳습니다.
약간 녹색빛이 돌았으면 해서 물감을 첨가했습니다.
올갱이국같은 색이 나와주었습니다.
자! 이제 부어넣겠습니다.
48시간이 경과한 후... 잘 말라주었습니다.
작업은 언제나 고됩니다.
자신과의 싸움인 것 같습니다.
사포작업 후, 물을 뿌려서 가루들을 날려주었습니다.
이제 물이 흐르는 표면을 만들어 줍니다.
흐르고 있는 물을 표현해줍니다.
젤 같은 형태의 물표현재인데, 마르고 나면 투명해집니다.
4호 전차안에 장전수 출연
이제 화룡점정인 전차장 피규어를 마지막으로 확인해줍니다.
표면정리를 한 후에 서페이서를 뿌려서 미쳐 발견하지 못한 부분을 확인한 후에 도색을 합니다.
발색을 좋게 하기위해 흰색으로 도색한 후, 마지막으로 다시한번 전차에 가조립해서 포즈가 어울리는지 체크해줬습니다.
에나멜을 사용해서 눈을 도색해줍니다.
입고있는 옷의 표현은 단색으로 하면 재미없을 것 같아서 흰색과 검정색을 번갈아 가면서 어두운 부분은 어둡게, 밝은 부분은 더 강조되도록
도색을 해봤습니다.
자 이제 완성입니다!
여기까지...2년이 걸렸습니다. 흑흑..ㅠㅠ
이건 마치.. 거대한
양갱이 같습니다.
녹차맛 양갱이...
디오라마의 무게는 약20kg입니다.
잘 만든 디오라마는 아니지만, 저는 완성했다는 것에 큰 의미를 두고 있습니다.
더군다나 제가 좋아하는 애니메이션의 한 장면을 재현했다는 것에 큰 성취감이 듭니다.^^
앞서 말씀드렸지만, 디오라마가 너무 커서 집에 맞는 촬영용 배경지가 맞는게 없었습니다.
이쁜 배경지에 놔두고 촬영하고 싶었지만, 그건 추후에... 여건이 갖춰지면 추가하도록 하겠습니다.
디오라마 제작 초기에 여러가지 문제로 좌절하고 있었는데,
오리는꿀렁꿀렁님과 강택정님께서 도와주셨기 때문에 이렇게 완성까지 할 수 있었다고 생각합니다.
다시한번 감사의 메세지를 전합니다.^^
긴 글 끝까지 봐주셔서 감사드리며,
앞으로도 girls und panzer에 등장하는 장면을 계속 만들어 보려고 합니다.
