1/35 어뮤징하비 E-100 tank RC개조(영상)











안녕하세요!

어릴적 꿈이었던 움직이는 프라모델...을 만들고 싶어하는 욕구가 아직도 많이 있어서

요즘도 모형전차를 구매하면 움직이게 만들어볼까...? 혼자 상상을 많이 합니다.



그러다가 1/35 E-100 전차를 움직이게 만들어보고 싶은 욕구가 강해서 제작을 해봤습니다.

사진은 예전에 작업했을 때 찍어둔 것들이구요, 현재는 완성해서 도색만 하면 끝날 것 같습니다.

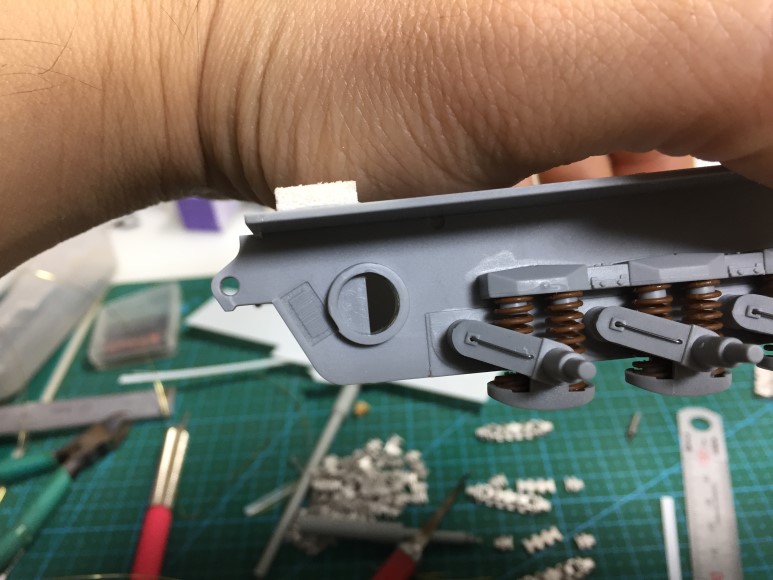

원래 디스플레이 모형용으로 제작되었기 때문에 스프로킷에 동력을 전달하려면 정확하게 구멍을 뚫어줘야 합니다.












처음부터 큰 핀바이스를 넣으면 실패할까봐 작은 핀바이스부터 시작해서 점점 크기를 넓혀갑니다.








마지막 핀바이스로 뚫는 신중한 순간...

이 과정까지 잘못뚫으면 나중에 궤도가 돌아갈 때 정확하게 돌아가지 못해서 궤도가 벗겨질 수 있습니다.






기본적으로 kit에 플라스틱으로 만들어진 움직이는 스프링은 포함되어 있으나, 스프링 장력이 너무 무르고

이것만 사용한다면 분명 전차는 바닥을 쓸고다닐게 뻔하기 때문에 전차의 무게를 지탱해줄 강선을 추가로 작업했습니다.





















키트에 포함된 스프링과 연동해서 잘 움직이도록 가공을 해줍니다.






























프리울사의 궤도입니다.

조립할 부품이 많기때문에 힘들고, 휜 부분도 많아서 작동에 지장을 주기 때문에 궤도를 다 조립한 후에는

휜 부분을 찾아내서 펴주고, 길들이기를 해줄 예정입니다.










사격을 하면 포신이 뒤로 후퇴됬다 앞으로 가는 복좌기능이 있으며, 광섬유를 설치해서 발사시 머즐프레이크 앞쪽에서

발광하는 모습을 볼 수 있습니다.


















제작중에 찍은 사진인데, 684g입니다.








kraz-6446에 싣고 찍어봤습니다.















전차 뒷부분에 유도륜쪽은 막혀있습니다.








유도륜이 움직일 수 있도록 뚫어서 가공한 뒤에....

























프리울제 궤도를 사용할 예정인데, 장도조절이 가능하도록 만들어서 나중에 궤도가 쳐지더라도 수정가능하도록 보완합니다.

타미야의 나사와 너트를 이용해서 드라이버로 조이거나 풀면 장도조절이 가능합니다.










기어박스가 기어비가 너무 빠르게 세팅되어 있어서 타미야제 기어박스로 교환했습니다.




































































































작동영상 추가했습니다.

감사합니다^^
